Signal d'annonce lumineux pour PN 1/87
Nouvelle 3D, plus fin et realiste

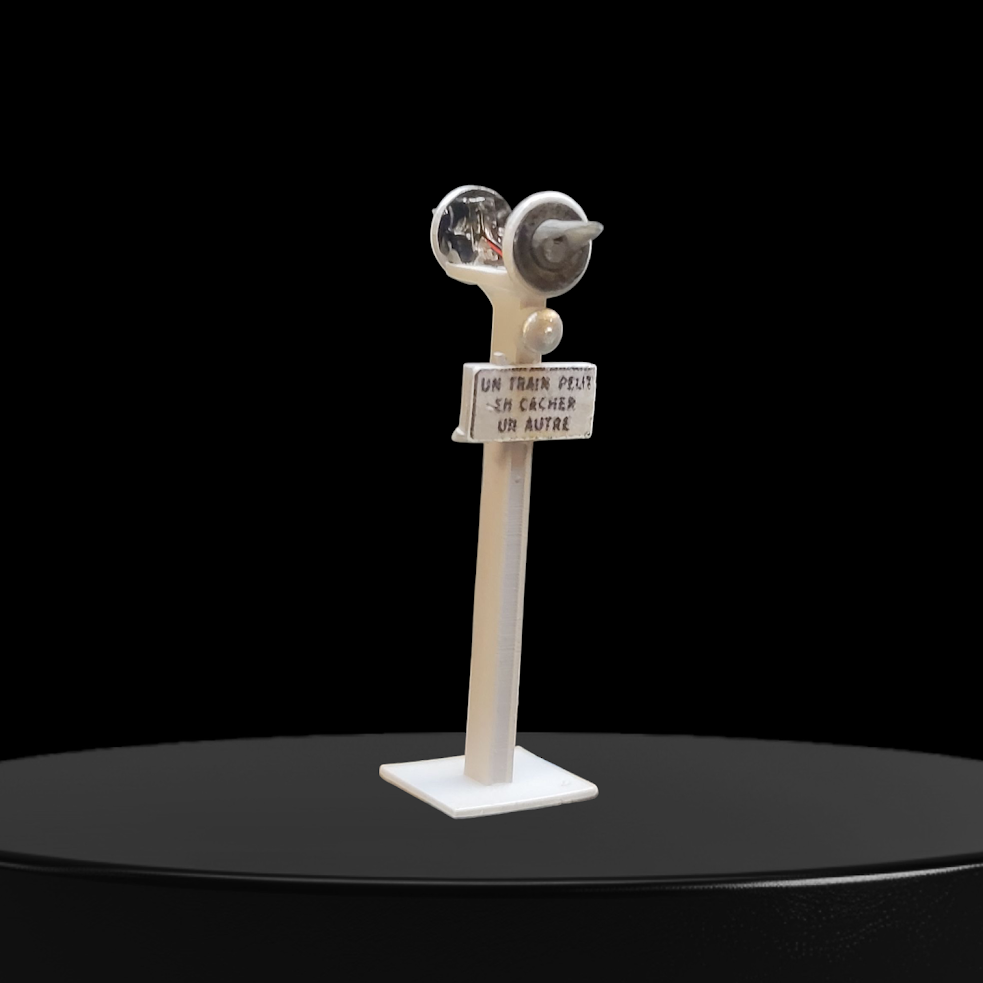

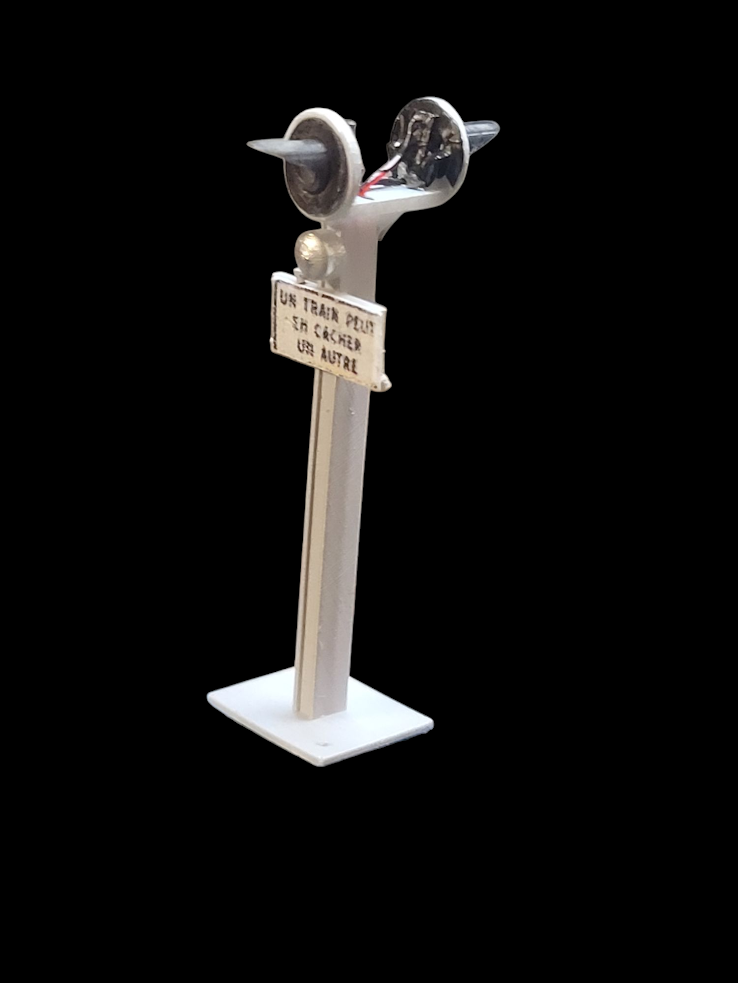

Voici le complément indispensable du passage à niveau Alstom.
Ce signal est composé de deux feux rouges par mat.
Le cablage est invisible, il passe a travers le mat.
Il est vendu par paire, donc deux poteaux.
Reproduit fidèlement en resine a l'échelle Ho ce signal mesure 30 mm de haut. La cible a un diamètre de 5 mm , donc très petit, mais très fin.
Deux leds de 1 mm assurent le fonctionnement (5 v). Elles sont pilotées par le module de motorisation (vendue séparément) et sont synchronisées avec les mouvements des barrières comme dans la réalité.
Pour une alimentation en 12v, vous aurez besoin de remplacer la resistance par une 10k ohms
Peint et prêt à l'emploi.
Module pour commande d'un passage a niveau simple ou double barrière (NOUVELLE OPTION SIGNAUX)
Nouveau modèle équipé d’une sortie pour la commande des signaux lumineux et de la commande sonore.
Module programmé avec son logiciel de gestion des passages à niveau.
Une impulsion 0 V sur l’une des entrées du bornier déclenche la montée ou la descente de la barrière.
Demande de fermeture :
Le signal lumineux se met à clignoter et envoie une impulsion vers un module audio externe. Deux secondes plus tard, les barrières se ferment.
Demande d’ouverture :
Le signal lumineux s’éteint et les barrières se lèvent simultanément.
Le module peut être actionné soit par deux IL, deux rails détecteurs ou deux poussoirs.
Les servomoteurs ne sont pas fournis avec cet article, mais vous les trouverez facilement sur Aliexpress.
Prévoir une alimentation régulée 12 V – 5 A (voir page électronique).
Attention : Ne branchez pas le module sur le transformateur de traction des locomotives. Celui‑ci délivre une tension de 14 à 16 V redressée mono‑alternance et non filtrée. La sortie accessoire de ce transformateur n’est pas compatible non plus, car elle fournit une tension alternative.
Vous pouvez utiliser pour cela le module redresseur : https://www.modelisme-impression3d.fr/product/8125138/module-redresseur-et-regulateur-16v-vers-12v-3a
Ou une alimentation à découpage (voir onglet Électronique), ou encore un module redresseur + régulateur (5 à 12 V) : https://www.modelisme-impression3d.fr/product/3088824/alimentation-a-decoupage-1-sortie-a-5v-4a-ou-12v-3a-c-c
À voir également : la page dédiée à ce montage https://www.modelisme-impression3d.fr/montage-servo-moteur-sur-pn
